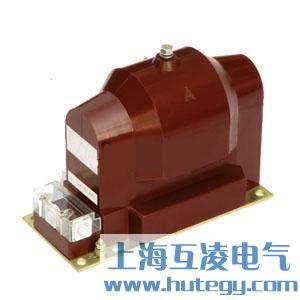

JDZX16-10Q電壓互感器
產品詳情
概述
本型號電壓互感器為單相環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz,額定電壓3kV、6kV、10kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。
技術表
| 產品型號 | 額定電壓比（V） | 額定二次輸出（VA） | 極限輸出（VA） | 額定絕緣水平（KV） | 備注 | ||
| 0.2/0.2 0.2/0.5 |
0.5/0.5 | 6P | |||||
| JDZX16-10Q | 10000/√3/100/√3/100/3 | / | / | 100 | 600 | 12/42/75 | 等同"UNE" |
| 10000/√3/100/√3/100/√3/100/3 | 15/15 15/20 |
50/50 | 300/300 | ||||
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
- 產品名稱：
JDZX16-10Q電壓互感器
- 型號：
JDZX16-10Q
