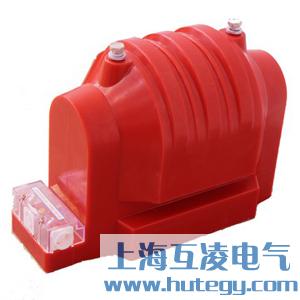

JDZ9-10Q電壓互感器
產品詳情

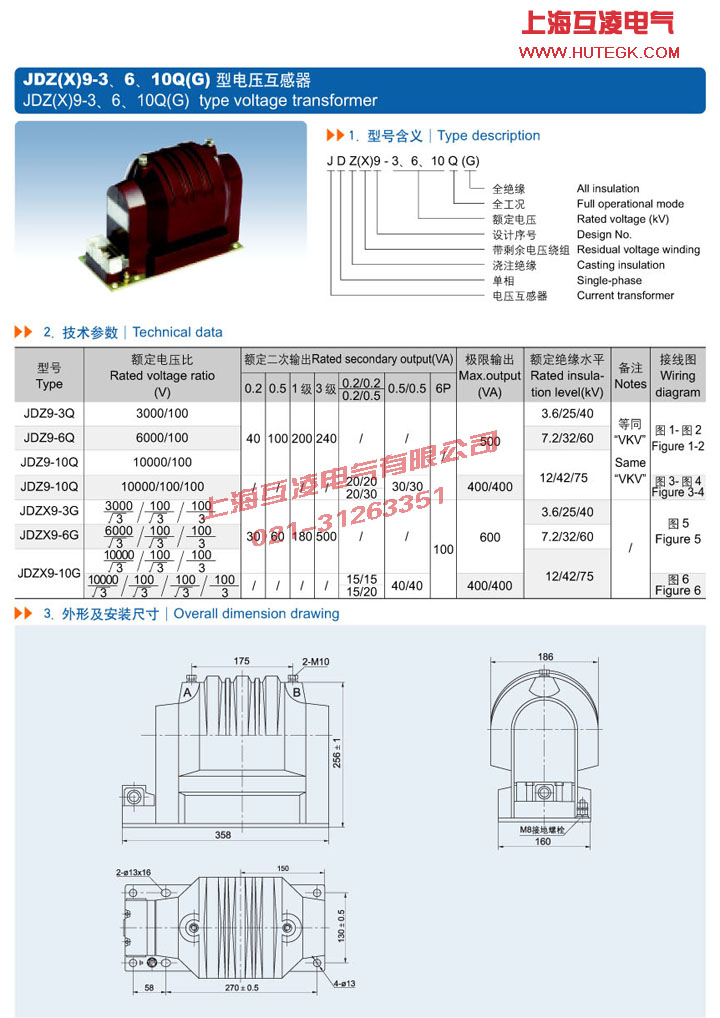

技術表
互感器的技術指標均符合IEC標準和GB1207-1997的要求，具體參數詳見下表：（cosφ＝0.8）
| 型號 | 額定電壓比（V） | 額定二次輸出（VA） | 極限輸出（VA） | 額定絕緣水平（KV） | 備注 | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | 6P | |||||
| JDZ9-10Q | 10000/100 | 40 | 100 | 200 | 240 | / | / | 100 | 500 | 12/42/75 | 等同"VKV" |
| 10000/100/100 | / | / | / | / | 20/20 20/30 |
30/30 | 400/400 | ||||
概述
本型號電壓互感器JDZ9-3，JDZ9-6，JDZ9-10（UNZ10-JDZF9-3/6/10）型單相-全封閉電壓互感器為環氧樹脂全封閉式澆注絕緣戶內型產品，適用于各種高壓開關柜中，額定頻率為50Hz、額定電壓為10kV（或6kV）及以下的電力系統中作電壓、電能測量及繼電保護用。
使用條件
1.海拔高度不超過3000米;
2.周圍環境溫度不高于+40'C，不低于-5'C；
3.周圍空氣的相對濕度不大于65%（20'C）；
4.滿足II級污穢等級；
5.安裝場所無腐蝕性的氣體。
- 產品名稱：
JDZ9-10Q電壓互感器
- 型號：
JDZ9-10Q
